Typ 11 -20

Rohrleitungssystem Typ 11-20

Zeigt den Produktkatalog des Rohrleitungssystem - Typ 11-20

Das Rohrleitungssystem Typ 11-20 bestehend aus zwei Rohren mit Spezialflanschverbindungen mit 2 Kanälen im Rohraußenmantel zur Temperierung (heizen/kühlen) des Produktes.

Spezialflansch Typ 11 - 20

  • Werkstoff: 1.4301 oder 1.4404
  • Flansche PN16, 2-Kanal 10 bzw. 12 mm für Temperiermedium im Außenmantel incl. Dichtung und Normteile
  • Temperierkanäle und Produktleitung wird über Milchrohrdichtung oder O-Ringdichtung separat abgedichtet
  • bei einer Leckage ist keine Vermischung möglich

Rohre und Bögen 90° nach DIN 11850/11852 Reihe 2

  • aus nichtrostendem Edelstahl
  • Verwendung: Lebensmittel-, Pharma- und chemische Industrie
Nennweite 10 15 20 25 32 40 50 65 80 100 125
DN
Rohraußen Ø 13 19 23 29 35 41 53 70 85 104 129
Wanddicke
Betriebsdruck (bar) 20° C 355 242 200 159 131 112 87 87 72 59 47
Betriebsdruck (bar) 150° C 219 150 124 98 81 69 53 54 44 36 29

doppelwandiges Rohrpassstück 11 - FRF

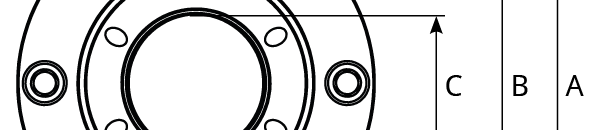

A = Außendurchmesser Flansch
B = Außendurchmesser Mantelrohrleitung
C = Innendurchmesser Produktrohrleitung
D = Rohrlänge

DN (IR/ AR) AØ B C D Gew. (kg) 1.4301/1.4301   1.4404/1.4301   1.4404/1.4404
              Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR
15 32 100 35 16 1000 5 11 015 032 1000 10   11 015 032 1000 20   11 015 032 1000 40
15 32 100 35 16 2000 7 11 015 032 2000 10   11 015 032 2000 20   11 015 032 2000 40
15 32 100 35 16 3000 9 11 015 032 3000 10   11 015 032 3000 20   11 015 032 3000 40
15 32 100 35 16 4000 10 11 015 032 4000 10   11 015 032 4000 20   11 015 032 4000 40
15 32 100 35 16 5000 12 11 015 032 5000 10   11 015 032 5000 20   11 015 032 5000 40
15 32 100 35 16 6000 14 11 015 032 6000 10   11 015 032 6000 20   11 015 032 6000 40
20 32 100 35 20 1000 5 11 020 032 1000 10   11 020 032 1000 20   11 020 032 1000 40
20 32 100 35 20 2000 7 11 020 032 2000 10   11 020 032 2000 20   11 020 032 2000 40
20 32 100 35 20 3000 9 11 020 032 3000 10   11 020 032 3000 20   11 020 032 3000 40
20 32 100 35 20 4000 11 11 020 032 4000 10   11 020 032 4000 20   11 020 032 4000 40
20 32 100 35 20 5000 13 11 020 032 5000 10   11 020 032 5000 20   11 020 032 5000 40
20 32 100 35 20 6000 15 11 020 032 6000 10   11 020 032 6000 20   11 020 032 6000 40
25 40 100 41 26 1000 5 11 025 040 1000 10   11 025 040 1000 20   11 025 040 1000 40
25 40 100 41 26 2000 8 11 025 040 2000 10   11 025 040 2000 20   11 025 040 2000 40
25 40 100 41 26 3000 10 11 025 040 3000 10   11 025 040 3000 20   11 025 040 3000 40
25 40 100 41 26 4000 13 11 025 040 4000 10   11 025 040 4000 20   11 025 040 4000 40
25 40 100 41 26 5000 15 11 025 040 5000 10   11 025 040 5000 20   11 025 040 5000 40
25 40 100 41 26 6000 18 11 025 040 6000 10   11 025 040 6000 20   11 025 040 6000 40
40 65 130 70 38 1000 9 11 040 065 1000 10   11 040 065 1000 20   11 040 065 1000 40
40 65 130 70 38 2000 14 11 040 065 2000 10   11 040 065 2000 20   11 040 065 2000 40
40 65 130 70 38 3000 19 11 040 065 3000 10   11 040 065 3000 20   11 040 065 3000 40
40 65 130 70 38 4000 24 11 040 065 4000 10   11 040 065 4000 20   11 040 065 4000 40
40 65 130 70 38 5000 28 11 040 065 5000 10   11 040 065 5000 20   11 040 065 5000 40
40 65 130 70 38 6000 33 11 040 065 6000 10   11 040 065 6000 20   11 040 065 6000 40
50 80 130 85 50 1000 10 11 050 080 1000 10   11 050 080 1000 20   11 050 080 1000 40
50 80 130 85 50 2000 16 11 050 080 2000 10   11 050 080 2000 20   11 050 080 2000 40
50 80 130 85 50 3000 22 11 050 080 3000 10   11 050 080 3000 20   11 050 080 3000 40
50 80 130 85 50 4000 28 11 050 080 4000 10   11 050 080 4000 20   11 050 080 4000 40
50 80 130 85 50 5000 34 11 050 080 5000 10   11 050 080 5000 20   11 050 080 5000 40
50 80 130 85 50 6000 40 11 050 080 6000 10   11 050 080 6000 20   11 050 080 6000 40
65 100 160 104 66 1000 15 11 065 100 1000 10   11 065 100 1000 20   11 065 100 1000 40
65 100 160 104 66 2000 23 11 065 100 2000 10   11 065 100 2000 20   11 065 100 2000 40
65 100 160 104 66 3000 32 11 065 100 3000 10   11 065 100 3000 20   11 065 100 3000 40
65 100 160 104 66 4000 40 11 065 100 4000 10   11 065 100 4000 20   11 065 100 4000 40
65 100 160 104 66 5000 49 11 065 100 5000 10   11 065 100 5000 20   11 065 100 5000 40
65 100 160 104 66 6000 57 11 065 100 6000 10   11 065 100 6000 20   11 065 100 6000 40
80 100 160 104 81 1000 15 11 080 100 1000 10   11 080 100 1000 20   11 080 100 1000 40
80 100 160 104 81 2000 24 11 080 100 2000 10   11 080 100 2000 20   11 080 100 2000 40
80 100 160 104 81 3000 34 11 080 100 3000 10   11 080 100 3000 20   11 080 100 3000 40
80 100 160 104 81 4000 43 11 080 100 4000 10   11 080 100 4000 20   11 080 100 4000 40
80 100 160 104 81 5000 52 11 080 100 5000 10   11 080 100 5000 20   11 080 100 5000 40
80 100 160 104 81 6000 61 11 080 100 6000 10   11 080 100 6000 20   11 080 100 6000 40
100 125 180 129 100 1000 18 11 100 125 1000 10   11 100 125 1000 20   11 100 125 1000 40
100 125 180 129 100 2000 29 11 100 125 2000 10   11 100 125 2000 20   11 100 125 2000 40
100 125 180 129 100 3000 41 11 100 125 3000 10   11 100 125 3000 20   11 100 125 3000 40
100 125 180 129 100 4000 52 11 100 125 4000 10   11 100 125 4000 20   11 100 125 4000 40
100 125 180 129 100 5000 63 11 100 125 5000 10   11 100 125 5000 20   11 100 125 5000 40
100 125 180 129 100 6000 75 11 100 125 6000 10   11 100 125 6000 20   11 100 125 6000 40
DN (IR/ AR) AØ B C D Gew. (kg) 1.4301/1.4301   1.4404/1.4301   1.4404/1.4404
              Artikel-Nr Preis Artikel-Nr Preis Artikel-Nr Preis
15 32 100 35 16 1000 5,00 11 015 032 1000 10 742,00 11 015 032 1000 20 794,00 11 015 032 1000 40 800,00
15 32 100 35 16 2000 7,00 11 015 032 2000 10 782,00 11 015 032 2000 20 836,00 11 015 032 2000 40 848,00
15 32 100 35 16 3000 9,00 11 015 032 3000 10 822,00 11 015 032 3000 20 878,00 11 015 032 3000 40 896,00
15 32 100 35 16 4000 10,00 11 015 032 4000 10 862,00 11 015 032 4000 20 920,00 11 015 032 4000 40 944,00
15 32 100 35 16 5000 12,00 11 015 032 5000 10 902,00 11 015 032 5000 20 962,00 11 015 032 5000 40 992,00
15 32 100 35 16 6000 14,00 11 015 032 6000 10 942,00 11 015 032 6000 20 1004,00 11 015 032 6000 40 1040,00
20 32 100 35 20 1000 5,00 11 020 032 1000 10 754,00 11 020 032 1000 20 797,00 11 020 032 1000 40 803,00
20 32 100 35 20 2000 7,00 11 020 032 2000 10 788,00 11 020 032 2000 20 842,00 11 020 032 2000 40 854,00
20 32 100 35 20 3000 9,00 11 020 032 3000 10 831,00 11 020 032 3000 20 887,00 11 020 032 3000 40 905,00
20 32 100 35 20 4000 11,00 11 020 032 4000 10 874,00 11 020 032 4000 20 932,00 11 020 032 4000 40 956,00
20 32 100 35 20 5000 13,00 11 020 032 5000 10 917,00 11 020 032 5000 20 977,00 11 020 032 5000 40 1007,00
20 32 100 35 20 6000 15,00 11 020 032 6000 10 960,00 11 020 032 6000 20 1022,00 11 020 032 6000 40 1058,00
25 40 100 41 26 1000 5,00 11 025 040 1000 10 750,00 11 025 040 1000 20 802,00 11 025 040 1000 40 808,00
25 40 100 41 26 2000 8,00 11 025 040 2000 10 798,00 11 025 040 2000 20 852,00 11 025 040 2000 40 864,00
25 40 100 41 26 3000 10,00 11 025 040 3000 10 846,00 11 025 040 3000 20 902,00 11 025 040 3000 40 920,00
25 40 100 41 26 4000 13,00 11 025 040 4000 10 894,00 11 025 040 4000 20 952,00 11 025 040 4000 40 976,00
25 40 100 41 26 5000 15,00 11 025 040 5000 10 942,00 11 025 040 5000 20 1002,00 11 025 040 5000 40 1032,00
25 40 100 41 26 6000 18,00 11 025 040 6000 10 990,00 11 025 040 6000 20 1052,00 11 025 040 6000 40 1088,00
40 65 130 70 38 1000 9,00 11 040 065 1000 10 804,00 11 040 065 1000 20 862,00 11 040 065 1000 40 872,00
40 65 130 70 38 2000 14,00 11 040 065 2000 10 856,00 11 040 065 2000 20 922,00 11 040 065 2000 40 942,00
40 65 130 70 38 3000 19,00 11 040 065 3000 10 908,00 11 040 065 3000 20 982,00 11 040 065 3000 40 1012,00
40 65 130 70 38 4000 24,00 11 040 065 4000 10 960,00 11 040 065 4000 20 1042,00 11 040 065 4000 40 1082,00
40 65 130 70 38 5000 28,00 11 040 065 5000 10 1012,00 11 040 065 5000 20 1102,00 11 040 065 5000 40 1152,00
40 65 130 70 38 6000 33,00 11 040 065 6000 10 1064,00 11 040 065 6000 20 1162,00 11 040 065 6000 40 1222,00
50 80 130 85 50 1000 10,00 11 050 080 1000 10 812,00 11 050 080 1000 20 870,00 11 050 080 1000 40 882,00
50 80 130 85 50 2000 16,00 11 050 080 2000 10 872,00 11 050 080 2000 20 938,00 11 050 080 2000 40 962,00
50 80 130 85 50 3000 22,00 11 050 080 3000 10 932,00 11 050 080 3000 20 1006,00 11 050 080 3000 40 1042,00
50 80 130 85 50 4000 28,00 11 050 080 4000 10 992,00 11 050 080 4000 20 1074,00 11 050 080 4000 40 1122,00
50 80 130 85 50 5000 34,00 11 050 080 5000 10 1052,00 11 050 080 5000 20 1142,00 11 050 080 5000 40 1202,00
50 80 130 85 50 6000 40,00 11 050 080 6000 10 1112,00 11 050 080 6000 20 1210,00 11 050 080 6000 40 1282,00
65 100 160 104 66 1000 15,00 11 065 100 1000 10 848,00 11 065 100 1000 20 914,00 11 065 100 1000 40 930,00
65 100 160 104 66 2000 23,00 11 065 100 2000 10 924,00 11 065 100 2000 20 1006,00 11 065 100 2000 40 1038,00
65 100 160 104 66 3000 32,00 11 065 100 3000 10 1000,00 11 065 100 3000 20 1098,00 11 065 100 3000 40 1146,00
65 100 160 104 66 4000 40,00 11 065 100 4000 10 1076,00 11 065 100 4000 20 1190,00 11 065 100 4000 40 1254,00
65 100 160 104 66 5000 49,00 11 065 100 5000 10 1152,00 11 065 100 5000 20 1282,00 11 065 100 5000 40 1362,00
65 100 160 104 66 6000 57,00 11 065 100 6000 10 1228,00 11 065 100 6000 20 1374,00 11 065 100 6000 40 1470,00
80 100 160 104 81 1000 15,00 11 080 100 1000 10 825,00 11 080 100 1000 20 922,00 11 080 100 1000 40 942,00
80 100 160 104 81 2000 24,00 11 080 100 2000 10 932,00 11 080 100 2000 20 1022,00 11 080 100 2000 40 1062,00
80 100 160 104 81 3000 34,00 11 080 100 3000 10 1012,00 11 080 100 3000 20 1122,00 11 080 100 3000 40 1182,00
80 100 160 104 81 4000 43,00 11 080 100 4000 10 1092,00 11 080 100 4000 20 1222,00 11 080 100 4000 40 1302,00
80 100 160 104 81 5000 52,00 11 080 100 5000 10 1172,00 11 080 100 5000 20 1322,00 11 080 100 5000 40 1422,00
80 100 160 104 81 6000 61,00 11 080 100 6000 10 1252,00 11 080 100 6000 20 1422,00 11 080 100 6000 40 1542,00
100 125 180 129 100 1000 18,00 11 100 125 1000 10 952,00 11 100 125 1000 20 1022,00 11 100 125 1000 40 1042,00
100 125 180 129 100 2000 29,00 11 100 125 2000 10 1052,00 11 100 125 2000 20 1142,00 11 100 125 2000 40 1182,00
100 125 180 129 100 3000 41,00 11 100 125 3000 10 1152,00 11 100 125 3000 20 1262,00 11 100 125 3000 40 1322,00
100 125 180 129 100 4000 52,00 11 100 125 4000 10 1252,00 11 100 125 4000 20 1382,00 11 100 125 4000 40 1462,00
100 125 180 129 100 5000 63,00 11 100 125 5000 10 1352,00 11 100 125 5000 20 1502,00 11 100 125 5000 40 1602,00
100 125 180 129 100 6000 75,00 11 100 125 6000 10 1452,00 11 100 125 6000 20 1622,00 11 100 125 6000 40 1742,00

doppelwandiges Rohrpassstück mit Bogen 90° 12 - FRBF

A = Außendurchmesser Flansch
B = Außendurchmesser Mantelrohrleitung
C = Innendurchmesser Produktrohrleitung
E = Rohrlänge
F = Bogenauslage

DN (IR/ AR) AØ B C E F Gew. (kg) 1.4301/1.4301   1.4404/1.4301   1.4404/1.4404
                Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR
15 32 100 35 16 1000 75 5,00 12 015 032 1000 10   12 015 032 1000 20   12 015 032 1000 40
15 32 100 35 16 2000 75 7,00 12 015 032 2000 10   12 015 032 2000 20   12 015 032 2000 40
15 32 100 35 16 3000 75 9,00 12 015 032 3000 10   12 015 032 3000 20   12 015 032 3000 40
15 32 100 35 16 4000 75 11,00 12 015 032 4000 10   12 015 032 4000 20   12 015 032 4000 40
15 32 100 35 16 5000 75 12,00 12 015 032 5000 10   12 015 032 5000 20   12 015 032 5000 40
15 32 100 35 16 6000 75 14,00 12 015 032 6000 10   12 015 032 6000 20   12 015 032 6000 40
20 32 100 35 20 1000 75 5,00 12 020 032 1000 10   12 020 032 1000 20   12 020 032 1000 40
20 32 100 35 20 2000 75 7,00 12 020 032 2000 10   12 020 032 2000 20   12 020 032 2000 40
20 32 100 35 20 3000 75 9,00 12 020 032 3000 10   12 020 032 3000 20   12 020 032 3000 40
20 32 100 35 20 4000 75 11,00 12 020 032 4000 10   12 020 032 4000 20   12 020 032 4000 40
20 32 100 35 20 5000 75 13,00 12 020 032 5000 10   12 020 032 5000 20   12 020 032 5000 40
20 32 100 35 20 6000 75 15,00 12 020 032 6000 10   12 020 032 6000 20   12 020 032 6000 40
25 40 100 41 26 1000 80 5,00 12 025 040 1000 10   12 025 040 1000 20   12 025 040 1000 40
25 40 100 41 26 2000 80 8,00 12 025 040 2000 10   12 025 040 2000 20   12 025 040 2000 40
25 40 100 41 26 3000 80 10,00 12 025 040 3000 10   12 025 040 3000 20   12 025 040 3000 40
25 40 100 41 26 4000 80 13,00 12 025 040 4000 10   12 025 040 4000 20   12 025 040 4000 40
25 40 100 41 26 5000 80 15,00 12 025 040 5000 10   12 025 040 5000 20   12 025 040 5000 40
25 40 100 41 26 6000 80 18,00 12 025 040 6000 10   12 025 040 6000 20   12 025 040 6000 40
40 65 130 70 38 1000 100 9,00 12 040 065 1000 10   12 040 065 1000 20   12 040 065 1000 40
40 65 130 70 38 2000 100 14,00 12 040 065 2000 10   12 040 065 2000 20   12 040 065 2000 40
40 65 130 70 38 3000 100 19,00 12 040 065 3000 10   12 040 065 3000 20   12 040 065 3000 40
40 65 130 70 38 4000 100 24,00 12 040 065 4000 10   12 040 065 4000 20   12 040 065 4000 40
40 65 130 70 38 5000 100 29,00 12 040 065 5000 10   12 040 065 5000 20   12 040 065 5000 40
40 65 130 70 38 6000 100 34,00 12 040 065 6000 10   12 040 065 6000 20   12 040 065 6000 40
50 80 130 85 50 1000 110 10,00 12 050 080 1000 10   12 050 080 1000 20   12 050 080 1000 40
50 80 130 85 50 2000 110 16,00 12 050 080 2000 10   12 050 080 2000 20   12 050 080 2000 40
50 80 130 85 50 3000 110 23,00 12 050 080 3000 10   12 050 080 3000 20   12 050 080 3000 40
50 80 130 85 50 4000 110 29,00 12 050 080 4000 10   12 050 080 4000 20   12 050 080 4000 40
50 80 130 85 50 5000 110 35,00 12 050 080 5000 10   12 050 080 5000 20   12 050 080 5000 40
50 80 130 85 50 6000 110 41,00 12 050 080 6000 10   12 050 080 6000 20   12 050 080 6000 40
65 100 160 104 66 1000 122 16,00 12 065 100 1000 10   12 065 100 1000 20   12 065 100 1000 40
65 100 160 104 66 2000 122 24,00 12 065 100 2000 10   12 065 100 2000 20   12 065 100 2000 40
65 100 160 104 66 3000 122 33,00 12 065 100 3000 10   12 065 100 3000 20   12 065 100 3000 40
65 100 160 104 66 4000 122 41,00 12 065 100 4000 10   12 065 100 4000 20   12 065 100 4000 40
65 100 160 104 66 5000 122 50,00 12 065 100 5000 10   12 065 100 5000 20   12 065 100 5000 40
65 100 160 104 66 6000 122 58,00 12 065 100 6000 10   12 065 100 6000 20   12 065 100 6000 40
80 100 160 104 81 1000 122 16,00 12 080 100 1000 10   12 080 100 1000 20   12 080 100 1000 40
80 100 160 104 81 2000 122 26,00 12 080 100 2000 10   12 080 100 2000 20   12 080 100 2000 40
80 100 160 104 81 3000 122 35,00 12 080 100 3000 10   12 080 100 3000 20   12 080 100 3000 40
80 100 160 104 81 4000 122 44,00 12 080 100 4000 10   12 080 100 4000 20   12 080 100 4000 40
80 100 160 104 81 5000 122 54,00 12 080 100 5000 10   12 080 100 5000 20   12 080 100 5000 40
80 100 160 104 81 6000 122 63,00 12 080 100 6000 10   12 080 100 6000 20   12 080 100 6000 40
100 125 180 129 100 1000 209,5 20,00 12 100 125 1000 10   12 100 125 1000 20   12 100 125 1000 40
100 125 180 129 100 2000 209,5 32,00 12 100 125 2000 10   12 100 125 2000 20   12 100 125 2000 40
100 125 180 129 100 3000 209,5 43,00 12 100 125 3000 10   12 100 125 3000 20   12 100 125 3000 40
100 125 180 129 100 4000 209,5 55,00 12 100 125 4000 10   12 100 125 4000 20   12 100 125 4000 40
100 125 180 129 100 5000 209,5 66,00 12 100 125 5000 10   12 100 125 5000 20   12 100 125 5000 40
100 125 180 129 100 6000 209,5 78,00 12 100 125 6000 10   12 100 125 6000 20   12 100 125 6000 40
DN (IR/ AR) AØ B C E F Gew. (kg) 1.4301/1.4301   1.4404/1.4301   1.4404/1.4404
                Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR
15 32 100 35 16 1000 75 5,00 12 015 032 1000 10 980,00 12 015 032 1000 20 1032,00 12 015 032 1000 40 1038,00
15 32 100 35 16 2000 75 7,00 12 015 032 2000 10 1020,00 12 015 032 2000 20 1074,00 12 015 032 2000 40 1086,00
15 32 100 35 16 3000 75 9,00 12 015 032 3000 10 1060,00 12 015 032 3000 20 1116,00 12 015 032 3000 40 1134,00
15 32 100 35 16 4000 75 11,00 12 015 032 4000 10 1100,00 12 015 032 4000 20 1158,00 12 015 032 4000 40 1182,00
15 32 100 35 16 5000 75 12,00 12 015 032 5000 10 1140,00 12 015 032 5000 20 1200,00 12 015 032 5000 40 1230,00
15 32 100 35 16 6000 75 14,00 12 015 032 6000 10 1180,00 12 015 032 6000 20 1242,00 12 015 032 6000 40 1278,00
20 32 100 35 20 1000 75 5,00 12 020 032 1000 10 983,00 12 020 032 1000 20 1035,00 12 020 032 1000 40 1041,00
20 32 100 35 20 2000 75 7,00 12 020 032 2000 10 1026,00 12 020 032 2000 20 1080,00 12 020 032 2000 40 1092,00
20 32 100 35 20 3000 75 9,00 12 020 032 3000 10 1069,00 12 020 032 3000 20 1125,00 12 020 032 3000 40 1143,00
20 32 100 35 20 4000 75 11,00 12 020 032 4000 10 1112,00 12 020 032 4000 20 1170,00 12 020 032 4000 40 1194,00
20 32 100 35 20 5000 75 13,00 12 020 032 5000 10 1155,00 12 020 032 5000 20 1215,00 12 020 032 5000 40 1245,00
20 32 100 35 20 6000 75 15,00 12 020 032 6000 10 1198,00 12 020 032 6000 20 1260,00 12 020 032 6000 40 1296,00
25 40 100 41 26 1000 80 5,00 12 025 040 1000 10 988,00 12 025 040 1000 20 1040,00 12 025 040 1000 40 1046,00
25 40 100 41 26 2000 80 8,00 12 025 040 2000 10 1036,00 12 025 040 2000 20 1090,00 12 025 040 2000 40 1102,00
25 40 100 41 26 3000 80 10,00 12 025 040 3000 10 1084,00 12 025 040 3000 20 1140,00 12 025 040 3000 40 1158,00
25 40 100 41 26 4000 80 13,00 12 025 040 4000 10 1132,00 12 025 040 4000 20 1190,00 12 025 040 4000 40 1214,00
25 40 100 41 26 5000 80 15,00 12 025 040 5000 10 1180,00 12 025 040 5000 20 1240,00 12 025 040 5000 40 1270,00
25 40 100 41 26 6000 80 18,00 12 025 040 6000 10 1228,00 12 025 040 6000 20 1290,00 12 025 040 6000 40 1326,00
40 65 130 70 38 1000 100 9,00 12 040 065 1000 10 1042,00 12 040 065 1000 20 1100,00 12 040 065 1000 40 1110,00
40 65 130 70 38 2000 100 14,00 12 040 065 2000 10 1094,00 12 040 065 2000 20 1160,00 12 040 065 2000 40 1180,00
40 65 130 70 38 3000 100 19,00 12 040 065 3000 10 1146,00 12 040 065 3000 20 1220,00 12 040 065 3000 40 1250,00
40 65 130 70 38 4000 100 24,00 12 040 065 4000 10 1198,00 12 040 065 4000 20 1280,00 12 040 065 4000 40 1320,00
40 65 130 70 38 5000 100 29,00 12 040 065 5000 10 1250,00 12 040 065 5000 20 1340,00 12 040 065 5000 40 1390,00
40 65 130 70 38 6000 100 34,00 12 040 065 6000 10 1302,00 12 040 065 6000 20 1400,00 12 040 065 6000 40 1460,00
50 80 130 85 50 1000 110 10,00 12 050 080 1000 10 1050,00 12 050 080 1000 20 1109,00 12 050 080 1000 40 1120,00
50 80 130 85 50 2000 110 16,00 12 050 080 2000 10 1110,00 12 050 080 2000 20 1176,00 12 050 080 2000 40 1200,00
50 80 130 85 50 3000 110 23,00 12 050 080 3000 10 1170,00 12 050 080 3000 20 1244,00 12 050 080 3000 40 1280,00
50 80 130 85 50 4000 110 29,00 12 050 080 4000 10 1230,00 12 050 080 4000 20 1312,00 12 050 080 4000 40 1360,00
50 80 130 85 50 5000 110 35,00 12 050 080 5000 10 1290,00 12 050 080 5000 20 1380,00 12 050 080 5000 40 1440,00
50 80 130 85 50 6000 110 41,00 12 050 080 6000 10 1350,00 12 050 080 6000 20 1448,00 12 050 080 6000 40 1520,00
65 100 160 104 66 1000 122 16,00 12 065 100 1000 10 1086,00 12 065 100 1000 20 1152,00 12 065 100 1000 40 1168,00
65 100 160 104 66 2000 122 24,00 12 065 100 2000 10 1162,00 12 065 100 2000 20 1244,00 12 065 100 2000 40 1276,00
65 100 160 104 66 3000 122 33,00 12 065 100 3000 10 1238,00 12 065 100 3000 20 1336,00 12 065 100 3000 40 1384,00
65 100 160 104 66 4000 122 41,00 12 065 100 4000 10 1314,00 12 065 100 4000 20 1428,00 12 065 100 4000 40 1492,00
65 100 160 104 66 5000 122 50,00 12 065 100 5000 10 1390,00 12 065 100 5000 20 1520,00 12 065 100 5000 40 1600,00
65 100 160 104 66 6000 122 58,00 12 065 100 6000 10 1466,00 12 065 100 6000 20 1612,00 12 065 100 6000 40 1708,00
80 100 160 104 81 1000 122 16,00 12 080 100 1000 10 1090,00 12 080 100 1000 20 1160,00 12 080 100 1000 40 1180,00
80 100 160 104 81 2000 122 26,00 12 080 100 2000 10 1170,00 12 080 100 2000 20 1260,00 12 080 100 2000 40 1300,00
80 100 160 104 81 3000 122 35,00 12 080 100 3000 10 1250,00 12 080 100 3000 20 1360,00 12 080 100 3000 40 1420,00
80 100 160 104 81 4000 122 44,00 12 080 100 4000 10 1330,00 12 080 100 4000 20 1460,00 12 080 100 4000 40 1540,00
80 100 160 104 81 5000 122 54,00 12 080 100 5000 10 1410,00 12 080 100 5000 20 1560,00 12 080 100 5000 40 1660,00
80 100 160 104 81 6000 122 63,00 12 080 100 6000 10 1490,00 12 080 100 6000 20 1660,00 12 080 100 6000 40 1780,00
100 125 180 129 100 1000 209,5 20,00 12 100 125 1000 10 1190,00 12 100 125 1000 20 1260,00 12 100 125 1000 40 1280,00
100 125 180 129 100 2000 209,5 32,00 12 100 125 2000 10 1290,00 12 100 125 2000 20 1380,00 12 100 125 2000 40 1420,00
100 125 180 129 100 3000 209,5 43,00 12 100 125 3000 10 1390,00 12 100 125 3000 20 1500,00 12 100 125 3000 40 1560,00
100 125 180 129 100 4000 209,5 55,00 12 100 125 4000 10 1490,00 12 100 125 4000 20 1620,00 12 100 125 4000 40 1700,00
100 125 180 129 100 5000 209,5 66,00 12 100 125 5000 10 1590,00 12 100 125 5000 20 1740,00 12 100 125 5000 40 1840,00
100 125 180 129 100 6000 209,5 78,00 12 100 125 6000 10 1690,00 12 100 125 6000 20 1860,00 12 100 125 6000 40 1980,00

doppelwandiger Bogen 90° 13 - FBF

A = Außendurchmesser Flansch
B = Außendurchmesser Mantelrohrbogen
C = Innendurchmesser Produktrohrbogen
F = Bogenauslage

DN (IR/ AR) AØ B C F Gew. (kg) 1.4301/1.4301   1.4404/1.4301   1.4404/1.4404
              Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR
15 32 100 35 16 75 3 13 015 032 0000 10   13 015 032 0000 20   13 015 032 0000 40
20 32 100 35 20 75 3 13 020 032 0000 10   13 020 032 0000 20   13 020 032 0000 40
25 40 100 41 26 80 3 13 025 040 0000 10   13 025 040 0000 20   13 025 040 0000 40
40 65 130 70 38 100 5 13 040 065 0000 10   13 040 065 0000 20   13 040 065 0000 40
50 80 130 85 50 110 4 13 050 080 0000 10   13 050 080 0000 20   13 050 080 0000 40
65 100 160 104 66 122 7 13 065 100 0000 10   13 065 100 0000 20   13 065 100 0000 40
80 100 160 104 81 122 7 13 080 100 0000 10   13 080 100 0000 20   13 080 100 0000 40
100 125 180 129 100 209,5 9 13 100 125 0000 10   13 100 125 0000 20   13 100 125 0000 40
DN (IR/ AR) AØ B C F Gew. (kg) 1.4301/1.4301   1.4404/1.4301   1.4404/1.4404
              Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR
15 32 100 35 16 75 3 13 015 032 0000 10 559,50 13 015 032 0000 20 617,50 13 015 032 0000 40 625,50
20 32 100 35 20 75 3 13 020 032 0000 10 561,50 13 020 032 0000 20 619,50 13 020 032 0000 40 629,50
25 40 100 41 26 80 3 13 025 040 0000 10 565,50 13 025 040 0000 20 623,50 13 025 040 0000 40 633,50
40 65 130 70 38 100 5 13 040 065 0000 10 619,50 13 040 065 0000 20 677,50 13 040 065 0000 40 687,50
50 80 130 85 50 110 4 13 050 080 0000 10 635,50 13 050 080 0000 20 693,50 13 050 080 0000 40 705,50
65 100 160 104 66 122 7 13 065 100 0000 10 687,50 13 065 100 0000 20 753,50 13 065 100 0000 40 769,50
80 100 160 104 81 122 7 13 080 100 0000 10 699,50 13 080 100 0000 20 769,50 13 080 100 0000 40 789,50
100 125 180 129 100 209,5 9 13 100 125 0000 10 969,00 13 100 125 0000 20 1039,00 13 100 125 0000 40 1059,00

doppelwandiges T-Stück 14 - FTF

A = Außendurchmesser Flansch
B = Außendurchmesser
C = Innendurchmesser
D = 2x F
E = F
F = E

DN (IR/ AR) AØ B C F Gew. (kg) 1.4301/1.4301   1.4404/1.4301   1.4404/1.4404
              Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR
15 32 100 35 16 75 4 14 015 032 0000 10   14 015 032 0000 20   14 015 032 0000 40
20 32 100 35 20 75 4 14 020 032 0000 10   14 020 032 0000 20   14 020 032 0000 40
25 40 100 41 26 80 4 14 025 040 0000 10   14 025 040 0000 20   14 025 040 0000 40
40 65 130 70 38 100 6 14 040 065 0000 10   14 040 065 0000 20   14 040 065 0000 40
50 80 130 85 50 110 6 14 050 080 0000 10   14 050 080 0000 20   14 050 080 0000 40
65 100 160 104 66 122 10 14 065 100 0000 10   14 065 100 0000 20   14 065 100 0000 40
80 100 160 104 81 122 10 14 080 100 0000 10   14 080 100 0000 20   14 080 100 0000 40
100 125 180 129 100 209,5 12 14 100 125 0000 10   14 100 125 0000 20   14 100 125 0000 40
DN (IR/ AR) AØ B C F Gew. (kg) 1.4301/1.4301   1.4404/1.4301   1.4404/1.4404
              Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR Artikel-Nr Preis/EUR
15 32 100 35 16 75 4 14 015 032 0000 10 839,25 14 015 032 0000 20 926,25 14 015 032 0000 40 938,25
20 32 100 35 20 75 4 14 020 032 0000 10 842,25 14 020 032 0000 20 929,25 14 020 032 0000 40 944,25
25 40 100 41 26 80 4 14 025 040 0000 10 848,25 14 025 040 0000 20 935,25 14 025 040 0000 40 950,25
40 65 130 70 38 100 6 14 040 065 0000 10 929,25 14 040 065 0000 20 1016,25 14 040 065 0000 40 1031,25
50 80 130 85 50 110 6 14 050 080 0000 10 953,25 14 050 080 0000 20 1040,25 14 050 080 0000 40 1058,25
65 100 160 104 66 122 10 14 065 100 0000 10 1031,25 14 065 100 0000 20 1130,25 14 065 100 0000 40 1154,25
80 100 160 104 81 122 10 14 080 100 0000 10 1049,25 14 080 100 0000 20 1154,25 14 080 100 0000 40 1184,25
100 125 180 129 100 209,5 12 14 100 125 0000 10 1453,50 14 100 125 0000 20 1558,50 14 100 125 0000 40 1588,50

Scheibenventil

A= Außendurchmesser Flansch
B=Außendurchmesser Mantelrohr
C=Innendurchmesser Produktrohr



15-SV-H Scheibenventil handbetätigt

DN (IR/ AR) AØ B C Gew. (kg) DN (IR/ AR) 1.4404
                Artikel-Nr Preis/EUR
15 32 100 35 16 5,4 15 32 15 015 032 0000 40
20 32 100 35 20 5,8 20 32 15 020 032 0000 40
25 40 100 41 26 6,2 25 40 15 025 040 0000 40
40 65 130 70 38 8 40 65 15 040 065 0000 40
50 80 130 85 50 8,4 50 80 15 050 080 0000 40
65 100 160 104 66 11,4 65 100 15 065 100 0000 40
80 100 160 104 81 11,7 80 100 15 080 100 0000 40
100 125 180 129 100 12,4 100 125 15 100 125 0000 40

15-SV-H Scheibenventil handbetätigt

DN (IR/ AR) AØ B C Gew. (kg) DN (IR/ AR) 1.4404
                Artikel-Nr Preis/EUR
15 32 100 35 16 5,4 15 32 15 015 032 0000 40 auf Anfrage
20 32 100 35 20 5,8 20 32 15 020 032 0000 40 auf Anfrage
25 40 100 41 26 6,2 25 40 15 025 040 0000 40 825,25
40 65 130 70 38 8 40 65 15 040 065 0000 40 945,45
50 80 130 85 50 8,4 50 80 15 050 080 0000 40 965,25
65 100 160 104 66 11,4 65 100 15 065 100 0000 40 1185,75
80 100 160 104 81 11,7 80 100 15 080 100 0000 40 1205,45
100 125 180 129 100 12,4 100 125 15 100 125 0000 40 1560,25

16-SV-L/L Scheibenventil Antrieb- Luftöffnend/Luftschließend

DN (IR/ AR) AØ B C Gew. (kg) DN (IR/ AR) 1.4404
                Artikel-Nr Preis/EUR
15 32 100 35 16 7,4 15 32 16 015 032 0000 40
20 32 100 35 20 7,8 20 32 16 020 032 0000 40
25 40 100 41 26 8,2 25 40 16 025 040 0000 40
40 65 130 70 38 10 40 65 16 040 065 0000 40
50 80 130 85 50 10,4 50 80 16 050 080 0000 40
65 100 160 104 66 13,4 65 100 16 065 100 0000 40
80 100 160 104 81 13,7 80 100 16 080 100 0000 40
100 125 180 129 100 14,4 100 125 16 100 125 0000 40
125 150 210 154 125 21,4 125 150 16 125 150 0000 40

16-SV-L/L Scheibenventil Antrieb- Luftöffnend/Luftschließend

DN (IR/ AR) AØ B C Gew. (kg) DN (IR/ AR) 1.4404
                Artikel-Nr Preis/EUR
15 32 100 35 16 7,4 15 32 16 015 032 0000 40 auf Anfrage
20 32 100 35 20 7,8 20 32 16 020 032 0000 40 auf Anfrage
25 40 100 41 26 8,2 25 40 16 025 040 0000 40 930,25
40 65 130 70 38 10 40 65 16 040 065 0000 40 1050,45
50 80 130 85 50 10,4 50 80 16 050 080 0000 40 1070,25
65 100 160 104 66 13,4 65 100 16 065 100 0000 40 1350,75
80 100 160 104 81 13,7 80 100 16 080 100 0000 40 1370,45
100 125 180 129 100 14,4 100 125 16 100 125 0000 40 2015,45
125 150 210 154 125 21,4 125 150 16 125 150 0000 40 2786,00

17-SV-L/F Scheibenventil mit Antrieb- Luftöffnend/Federschließend

DN (IR/ AR) AØ B C Gew. (kg) DN (IR/ AR) 1.4404
                Artikel-Nr Preis/EUR
15 32 100 35 16 7,4 15 32 17 015 032 0000 40
20 32 100 35 20 7,8 20 32 17 020 032 0000 40
25 40 100 41 26 8,2 25 40 17 025 040 0000 40
40 65 130 70 38 10 40 65 17 040 065 0000 40
50 80 130 85 50 10,4 50 80 17 050 080 0000 40
65 100 160 104 66 13,4 65 100 17 065 100 0000 40
80 100 160 104 81 13,7 80 100 17 080 100 0000 40
100 125 180 129 100 14,4 100 125 17 100 125 0000 40
125 150 210 154 125 21,4 125 150 17 125 150 0000 40

17-SV-L/F Scheibenventil mit Antrieb- Luftöffnend/Federschließend

DN (IR/ AR) AØ B C Gew. (kg) DN (IR/ AR) 1.4404
                Artikel-Nr Preis/EUR
15 32 100 35 16 7,4 15 32 17 015 032 0000 40 auf Anfrage
20 32 100 35 20 7,8 20 32 17 020 032 0000 40 auf Anfrage
25 40 100 41 26 8,2 25 40 17 025 040 0000 40 990,25
40 65 130 70 38 10 40 65 17 040 065 0000 40 1110,45
50 80 130 85 50 10,4 50 80 17 050 080 0000 40 1130,25
65 100 160 104 66 13,4 65 100 17 065 100 0000 40 1500,75
80 100 160 104 81 13,7 80 100 17 080 100 0000 40 1520,45
100 125 180 129 100 14,4 100 125 17 100 125 0000 40 2025,25
125 150 210 154 125 21,4 125 150 17 125 150 0000 40 2986,00

Kugelhahn

A= Außendurchmesser Flansch
B=Außendurchmesser Mantelrohr
C=Innendurchmesser Produktrohr



25-KGH- H Kugelhahn handbetätigt

DN (IR/ AR) AØ B C Gew. (kg) DN (IR/ AR) 1.4404
                Artikel-Nr Preis/EUR
15 32 100 35 16 5,9 15 32 25 015 032 0000 40
20 32 100 35 20 6,3 20 32 25 020 032 0000 40
25 40 100 41 26 6,7 25 40 25 025 040 0000 40
40 65 130 70 38 8,5 40 65 25 040 065 0000 40
50 80 130 85 50 8,8 50 80 25 050 080 0000 40
65 100 160 104 66 11,9 65 100 25 065 100 0000 40
80 100 160 104 81 12,2 80 100 25 080 100 0000 40
100 125 180 129 100 12,9 100 125 25 100 125 0000 40

25-KGH- H Kugelhahn handbetätigt

DN (IR/ AR) AØ B C Gew. (kg) DN (IR/ AR) 1.4404
                Artikel-Nr Preis/EUR
15 32 100 35 16 5,9 15 32 25 015 032 0000 40 auf Anfrage
20 32 100 35 20 6,3 20 32 25 020 032 0000 40 auf Anfrage
25 40 100 41 26 6,7 25 40 25 025 040 0000 40 1010,75
40 65 130 70 38 8,5 40 65 25 040 065 0000 40 1210,25
50 80 130 85 50 8,8 50 80 25 050 080 0000 40 1650,00
65 100 160 104 66 11,9 65 100 25 065 100 0000 40 2073,75
80 100 160 104 81 12,2 80 100 25 080 100 0000 40 2108,75
100 125 180 129 100 12,9 100 125 25 100 125 0000 40 2730,45

26-KGH-L/L Kugelhahn mit Antrieb- Luftöffnend/Luftschließend

DN (IR/ AR) AØ B C Gew. (kg) DN (IR/ AR) 1.4404
                Artikel-Nr Preis/EUR
15 32 100 35 16 7,9 15 32 26 015 032 0000 40
20 32 100 35 20 8,3 20 32 26 020 032 0000 40
25 40 100 41 26 8,7 25 40 26 025 040 0000 40
40 65 130 70 38 10,5 40 65 26 040 065 0000 40
50 80 130 85 50 10,8 50 80 26 050 080 0000 40
65 100 160 104 66 13,9 65 100 26 065 100 0000 40
80 100 160 104 81 14,2 80 100 26 080 100 0000 40
100 125 180 129 100 14,9 100 125 26 100 125 0000 40

26-KGH-L/L Kugelhahn mit Antrieb- Luftöffnend/Luftschließend

DN (IR/ AR) AØ B C Gew. (kg) DN (IR/ AR) 1.4404
                Artikel-Nr Preis/EUR
15 32 100 35 16 7,9 15 32 26 015 032 0000 40 auf Anfrage
20 32 100 35 20 8,3 20 32 26 020 032 0000 40 auf Anfrage
25 40 100 41 26 8,7 25 40 26 025 040 0000 40 1080,25
40 65 130 70 38 10,5 40 65 26 040 065 0000 40 1320,25
50 80 130 85 50 10,8 50 80 26 050 080 0000 40 1850,75
65 100 160 104 66 13,9 65 100 26 065 100 0000 40 2273,45
80 100 160 104 81 14,2 80 100 26 080 100 0000 40 2458,75
100 125 180 129 100 14,9 100 125 26 100 125 0000 40 3080,45

27-KGH-L/F Kugelhahn mit Antrieb- Luftöffnend/Federschließend

DN (IR/ AR) AØ B C Gew. (kg) DN (IR/ AR) 1.4404
                Artikel-Nr Preis/EUR
15 32 100 35 16 7,9 15 32 27 015 032 0000 40
20 32 100 35 20 8,3 20 32 27 020 032 0000 40
25 40 100 41 26 8,7 25 40 27 025 040 0000 40
40 65 130 70 38 10,5 40 65 27 040 065 0000 40
50 80 130 85 50 10,8 50 80 27 050 080 0000 40
65 100 160 104 66 13,9 65 100 27 065 100 0000 40
80 100 160 104 81 14,2 80 100 27 080 100 0000 40
100 125 180 129 100 14,9 100 125 27 100 125 0000 40

27-KGH-L/F Kugelhahn mit Antrieb- Luftöffnend/Federschließend

DN (IR/ AR) AØ B C Gew. (kg) DN (IR/ AR) 1.4404
                Artikel-Nr Preis/EUR
15 32 100 35 16 7,9 15 32 27 015 032 0000 40 auf Anfrage
20 32 100 35 20 8,3 20 32 27 020 032 0000 40 auf Anfrage
25 40 100 41 26 8,7 25 40 27 025 040 0000 40 1120,25
40 65 130 70 38 10,5 40 65 27 040 065 0000 40 1420,45
50 80 130 85 50 10,8 50 80 27 050 080 0000 40 1930,75
65 100 160 104 66 13,9 65 100 27 065 100 0000 40 2353,25
80 100 160 104 81 14,2 80 100 27 080 100 0000 40 2538,75
100 125 180 129 100 14,9 100 125 27 100 125 0000 40 3160,45
Top
